壓力流量溫度在線監測

日期: 2020-04-30 17:28:10.0 作者: 拓普瑞瀏覽次數: 6725

瀏覽次數: 6725

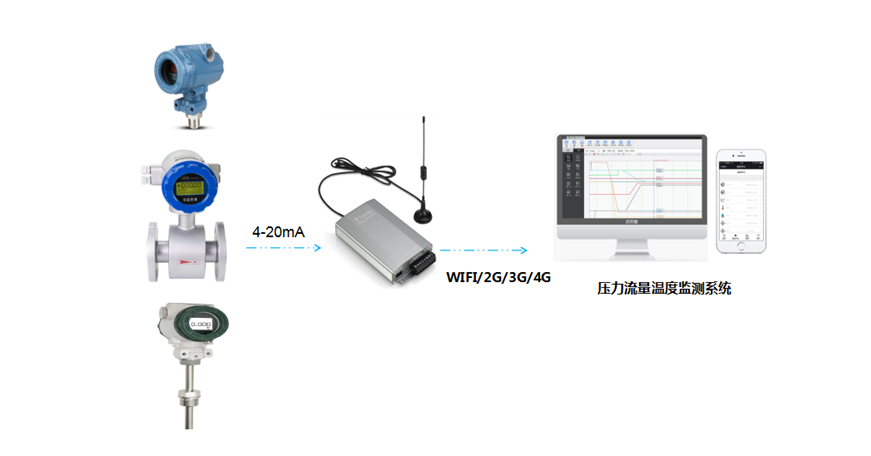

無線監控系統由三大部分：壓力流量溫度傳感器、無線采集器RTU,云平臺組成。讓工作人員用電腦或智能手機，實現各項參數的實時監測。當出現突發情況，如壓力、溫度突變,系統自動發出報警信息,通知相關人員對有安全隱的地點采取緊急措施,避免出現意外,適用于于城市供、企業、園區的生產管網(水、汽、氣)的壓力、溫度、流量等參數監測。

主要功能:

(1)24小時不間斷記錄功能：可在線實時24小時連續的采集和記錄監測點位的溫度、壓力、流量、等各項參數情況。

(2)數據存儲功能：數據自動儲存，60天歷史數據自行查詢、備份、下載。

(3)數據統計分析功能。實時顯示、歷史顯示各監測點溫度、壓力、流量、曲線變化;參數列表;各參數的最大值、最小值、平均值等情況。

(4)遠程監控功能.支持WIFI/GPRS/3G/4G無線傳輸，終端具有長期在線，支持PC、手機端實時監控。

(5)多種報警功能?？稍O定各監控點位的溫度、壓力、流量、等報警限值，當出現被監控點位數據異常時可微信、短信、語音報警推送給值班人員。

壓力流量溫度在線監測

壓力流量監控解決方案

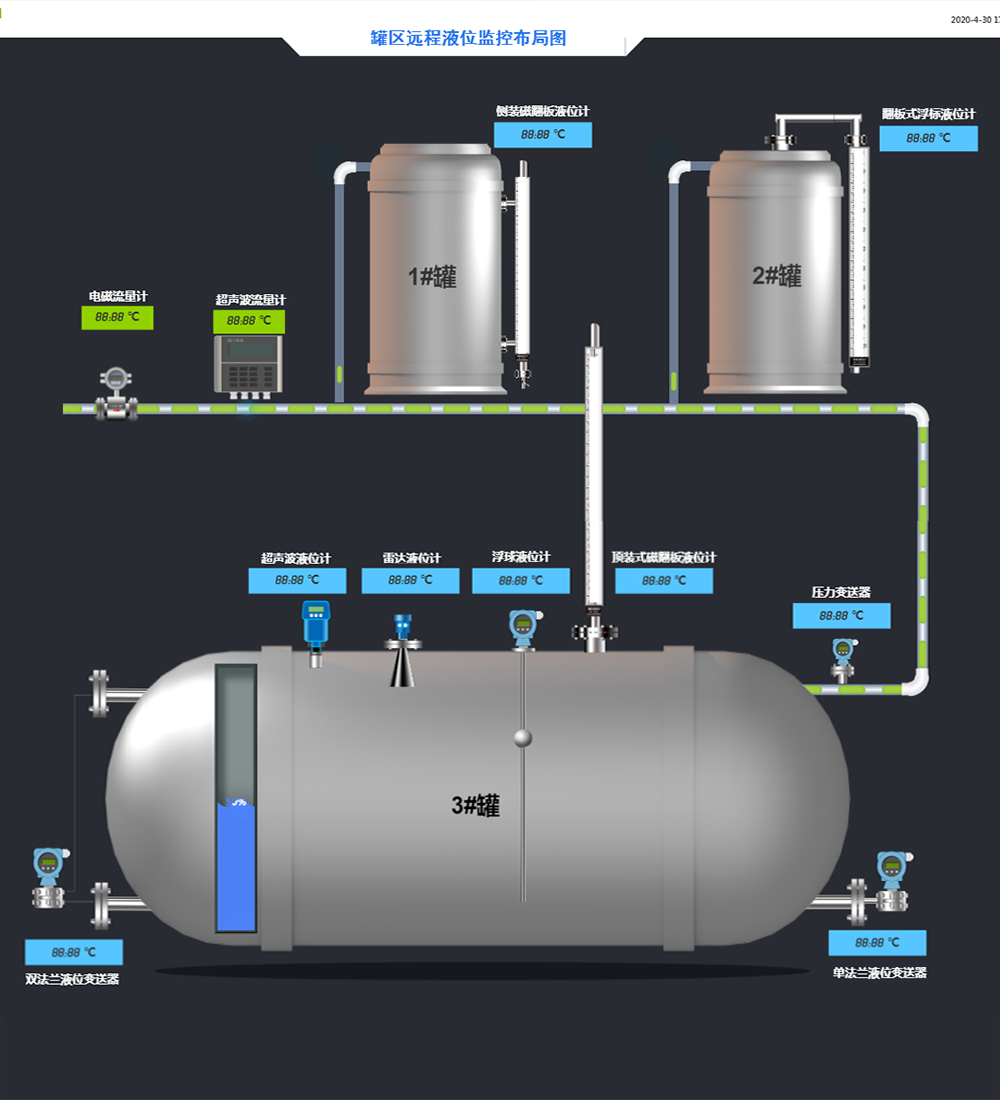

壓力流量溫度在線監測解決方案：罐區遠程液位監控布局圖

RTU無線采集模塊

TP302V4 RTU無線采集模塊

工業級物聯網無線數據采集終端

1.支持3 路模擬量輸入4-20mA或0-5V;

2.支持WIFI/2G/4G

3.汽車級三通道獨立數據采集、轉換 AD，精度更高

4.兼容貼片 SIM 卡，可在極端環境下工作，如高

溫 80℃，低溫-35℃環境下工作.

5.全保護輸入輸出端口，防插錯、防靜電部分均升級，采集端口可耐 28V長時間電源沖擊

6.支持tcp/mqtt/modbus rtu 通訊協議

7.掉線自動重連邏輯和假鏈接處理機制

8.一路繼電器輸出報警功能

TP310多功能RTU

一款多功能的數據采集、操作控制的無線主機,多種接口可以接模擬量輸入(電流、電壓采集)、數字量輸入RS485通訊、開關量采集、繼電器控制、模擬量輸出,有線USB配置簡單、局域網內配置,操作方便等特點。

二.技術參數

2.1電源參數

(1)供電電壓:DC12-24V

(2)電流:0.5A(MAX) @DC12V

(3)對外供電：限流<1A，電壓等于設備供電電壓

2.2信號

(1)無線信號接入：2G、WIFI、4G

(2)模擬量輸入:8通道0-20mA輸入、8通道0-5V電壓輸入

(3)模擬量輸出:2通道二選一0-20mA輸出、0-10V輸出

(4)采集精度：0.2%

(5)輸出精度：0.3%

(6)開關量輸入: 8通道有源輸入，其中DI0和DI1兩個通道支持計數功能，DI0最高速度可以達到6MHz，DI1最高速度可以達到100MHz以上

(7)繼電器輸出:4通道繼電器輸出功能最大支持AC220V/5A DC30V/5A

2.3性能指標

(1)環保阻燃塑膠外殼，顏色可以定制，默認黑色

(2)USB TYPE-C接口進行設置、調試和升級

(3)電源燈、報警和網絡指示燈

(4)按壓式控制按鍵

(5)兩路RS485南向、北向通訊接口

(6)1.3寸OLED屏顯示

(7)100M RJ45接口

(8)抽屜式SIM卡座

(9)重量：600g

(10)SMA天線母座

(11)常工作200mA

(12)準插拔式端子接口

(13)船型電源開關

(14)尺寸：205*128*32MM

(15)工作環境：-20℃ ~60℃ 0%~95%RH

(16)存儲環境：-30℃~65℃ 30%~80%RH

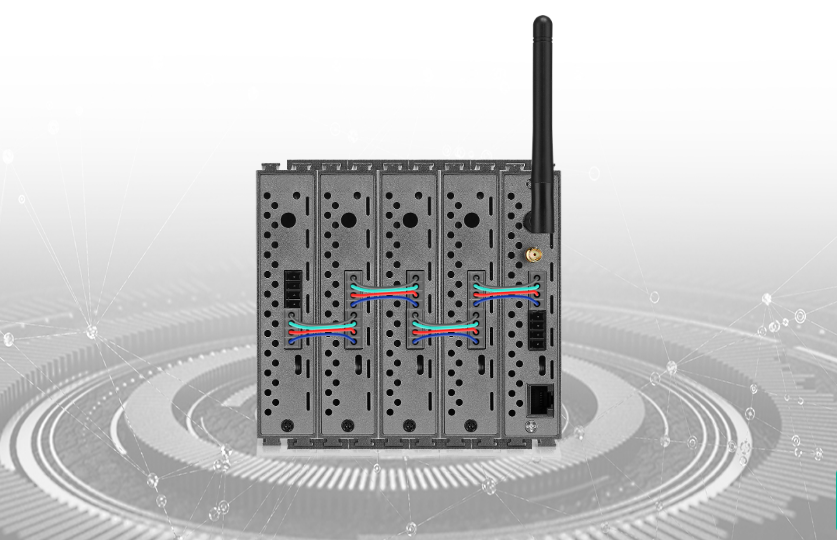

TP1608多功能采集模組

多功能采集模組

技術指標

3.1.數據采樣口

有效分辨率：24 位

通道數： 8 路差分?

通訊協議：研華協議、Modbus RTU 協議、主動上報協議

采樣對象：熱電偶 K,J,E,T,N,W,R,S,B

熱電阻 PT100,PT1000,Cu50

電流 4-20mA

電壓 0+5V,-20mV-+20mV,-100mV-+100mV

與供電電源隔離電壓： 1500V DC　?

故障與過壓保護：最大承受電壓±15V?

采樣頻率：8HZ

輸入阻抗：大于 2M(電壓型信號)小于 50Ω(電流型信號)?

通道間隔離電壓：400V/AC/DC　?

溫飄：±25PPM/℃?

年漂：±100PPM/Y?

靜電防護：2000V

3.2 通訊接口

RS-485 接口

半雙工，雙 485 口

通訊參數：波特率 9600bps/115200bps，數據位 8,校驗位 N(無),停止位 1?

最遠通信距離：1.2 公里

通訊協議：研華協議、Modbus RTU 協議、主動上報協議

設備地址范圍：1~255

RS-485 通信線上浪涌、靜電(4000V)保護

USB 接口

標準 TPYE-C 接口，可用于通訊、參數配置、設備供電

通訊參數：波特率 9600bps/115200bps，數據位 8,校驗位 N(無),停止位 1

通訊協議：研華協議、Modbus RTU 協議數據采集卡 TP1608 使用手冊4

3.3 機械特性

殼體材料：ABS/鋁型材

外殼顏色：暗灰色/錆色

尺寸：90*63*25mm/121.7*80*25.6mm

殼體安裝方式：嵌入式/國標 C45 導軌安裝

防護等級：IP40

防火等級：UL94

3.4 電源要求?

電源：直流+8V~+28Vdc(端子)、+5V(USB)

功耗：0.15W

電源反向保護、錯接保護

3.5 環境?

工作環境：溫度-20℃~70℃ 濕度 0~95%RH 無結露

儲存環境：-25℃～85℃ 0～90%RH 無結露

3.6 認證資料

通過 CE、FCC、ROSH

標簽: 數據采集???

上一篇： LoRaWAN Gateway|LoRa無線遠距離傳輸方案下一篇： NB-IOT智能無線溫度表在城市物聯供熱的應用

News / 相關新聞 More

濕度傳感器工作原理是什么？ - 拓普瑞

2019-12-27

什么是無紙記錄儀表

2022-04-18

2020年度中國溫濕度記錄儀行業十大品牌榜單

2021-11-10

中國在世界工業4.0發展中做排頭兵

2019-11-15

相關產品

TP710數據采集儀

TP710數據采集儀免費使用物聯網平臺實現IE遠程監控，手機查看數據，微信報警。數據采集儀多機通訊數據庫管理計算升級報警分析對接物聯網平臺。

TP1100無線數據記錄儀

TP1100無線數據記錄儀采用無線簡約設計，有效解決多通道布線作業繁瑣問題，支持溫度、濕度、電流、電壓、壓力、液位、流量、振動、轉速、頻率等同時測試無線采集。

TP1000H高速數據記錄儀

TP1000H高速數據記錄儀配TP1704高速數據采集模塊，每個模塊4通道。TP1000H最多可插入8個模塊組成32通道，這款高速數據采集模塊與TP1000H數據記錄儀組合成一款高速數據采集系統。

TP1608數據采集?？?/a>

TP1608多路數據采集模塊分為主機TP300和數據采集模塊TP1608組成，TP1608采集模塊采用24位高精度AD采樣芯片，精度可達到0.005%，差分隔離技術，讓采樣更穩定，更精準。通道類型支持熱電阻信號、熱電偶信號、電流信號、電壓信號任意切換。通道個數自由組合，最大支持256通道同時采集

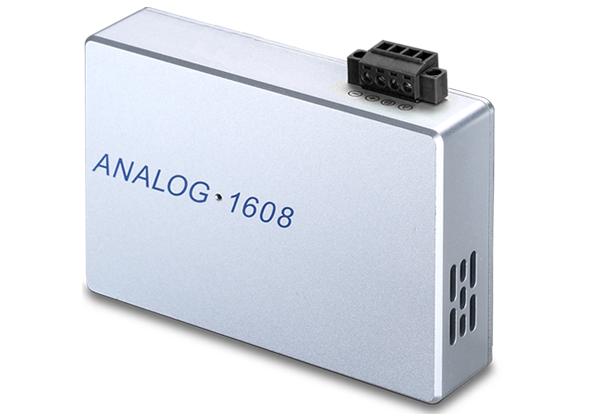

RS485-1608數據采集卡
